1、什么叫 IEC 61850

IEC 61850 通過一系列設備功能標準化，實現全站通信的統一，是國際通信標準協議。IEC 61850 標準廣泛應用于電力行業。它給出了變電站信息分層的概念，既從邏輯層面，也從物理層面。變電站自動化系統分為三個層次:站級、間隔層和過程層。ACSI 用來在各層之間交換數據。

IEC 61850 對變電站信息傳輸所需的通信服務進行了總結，制定了與網絡和應用層協議不同的抽象通信服務接口。（ACSI）。

IEC 實現61850規范服務分為MMS服務、GOOSE服務、SV服務三個部分：

MMS 用于IEC的服務 61850 通過對實際設備采用面向?qū)ο蟮慕７椒?，?shí)現網絡環境中不同制造設備之間的互操作，實現了標準站級與間距等級之間的互操作。

GOOSE(面向?qū)ο蟮耐ㄓ米冸娬臼录?是IEC 61850 在變電站中使用的一種快速消息傳遞機制 IED 傳送關鍵實時信號的間接。

SV（Simpled Values）用于過程級采樣值傳輸，是智能變電站實時測量數據最常用的服務。

IEC 61850有效解決了供電系統二次設備之間互操作性差的問題，實現了變電站自動化系統的信息共享，提高了系統的可擴展性。

2、IEC 61850 的歷史

IEC 61850 國際電工委員會最初由國際電工委員會規范 (IEC) 于 1995 2008年，旨在為電力系統自動化提供全球適用的通信標準。1999 年 3 月，IEC 61850 委員會提交了議案。隨后，提交了一份投票法案和一份最終法案。2000 年 6 月，IEC TC57 決定使用IEC 61850 基于制定供電系統無縫通信系統標準。2002 年到 2005 年里，IEC 61850 標準化的每一個子部分作為國際標準發布。

IEC 61850 標準分為幾個部分，每個部分對變電站自動化的具體方面。

IEC 61850–1：本部分提供標準介紹和簡要說明。本文闡述了變電站自動化系統的基本原理、標準目的和總體結構。

IEC 61850–2：本部分包括變電站和設備建模的數據和通信模型。它定義了抽象數據模型和通信服務，常用于變電站自動化中的供電系統設備。

IEC 61850–3：這個部分涉及一般要求。對變電站中數字通信和數據交換的一般要求、規范和測試代碼進行了概述。

IEC 61850–4：這部分規定了系統和項目管理。它包括系統工程流程的指南，包括系統規范、設計、實施、檢測、調整和維護。

IEC 61850–5：該部分規定了功能和設備模型的通信要求。它規定了變電站內各種功能的通信要求和與該功能相關的設備模型。

IEC 61850–6：這個部分涉及到和 IED(智能電子設備)相關的變電站通信配置語言。它基于IEC定義 61850 在系統中配備 IED 語言與標準。

IEC 61850–7：這個部分規定了基本的通信結構。它定義了變電站自動化系統中信息交換的基本通信服務和模型。

IEC 61850-8：這個部分定義了IEC 61850 特定通信服務投影( MMS 和 ISO/IEC 8802-3) IEC 61850-7 中間指定的服務映射到特定的通信協議。

IEC 61850 的特征

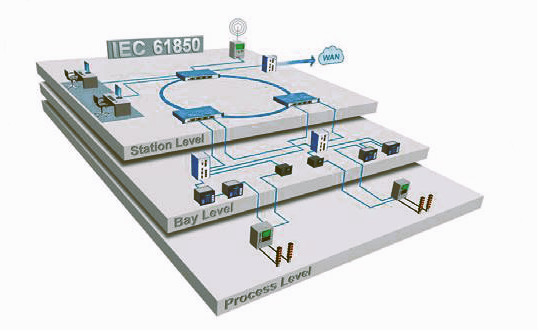

變電站自動化系統的思維分層

變電站級別：包括人機界面 (HMI) 和網關，用來與遠程控制中心進行通信，并將間距等級 IED 集成到變電站級別。它還執行不同過程的相關功能，例如通過分析間距等級 IED 執行過程設備控制指令的數據。

間隔層：過程層設備通過間隔層。 IED 連接到站場總線，實現監督、保護、控制和記錄功能。在這里，我們可以找到它。 IED 智能化電子設備。IEC 61850 允許定義過程總線， IED 通信智能儀器與開關柜之間。

過程層:包括開關站設備、傳感器和執行器。電流和電壓互感器位于過程層，用于收集系統數據并將其發送到間隔設備進行自動控制和保護操作。這些操作是通過斷路器和遠程操作開關實現的。這一級別有不同的設備，如斷路器、開關、電壓互感器和電壓互感器。

IEC 依據規范化通訊、迅速傳送數據、互操作性、靈活性、高可靠性和綜合自動化，61850協議顯著提高了配電站自動化和智能能源的效率和可靠性。為電力企業提供了統一開放的通信平臺，推動了當今電力系統的智能化發展。隨著供電系統要求的不斷增長，IEC 61850協議將在未來發揮越來越重要的作用。
