RS-485串口因其抗干擾能力強、傳輸距離遠、支持多點連接等優勢，得到了廣泛應用。為了確保RS-485通信系統的正常工作，我們經常需要使用串口測試工具軟件進行調試和測試。本文將介紹如何使用485串口測試工具軟件進行測試的詳細步驟。

1. 準備工作

硬件準備

RS-485轉USB適配器：用于將電腦的USB接口轉換為RS-485接口。RS-485設備：待測試的RS-485設備，如傳感器、控制器等。連接線：用于連接RS-485設備和轉USB適配器。

軟件準備

485串口測試工具軟件：如Serial Port Monitor、Hercules、ModScan等。本文以Hercules為例。

2. 安裝和啟動軟件

安裝軟件

從官方網站下載Hercules軟件安裝包。雙擊安裝包，按照提示完成安裝。

啟動軟件

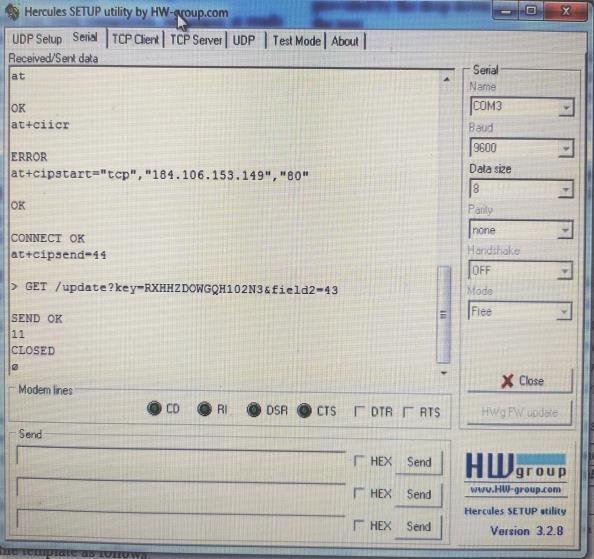

打開已安裝的Hercules軟件。在啟動界面上，選擇“Serial”選項卡。

3. 配置串口參數

選擇串口

插入RS-485轉USB適配器，并確認其被正確識別（在設備管理器中查看對應的COM端口號）。在Hercules軟件的串口選擇下拉菜單中，選擇對應的COM端口。

設置通信參數

波特率（Baud Rate）：根據RS-485設備的通信要求設置，如9600、19200等。數據位（Data Bits）：通常為8位。停止位（Stop Bits）：一般設置為1位。校驗位（Parity）：根據設備要求設置為None（無）、Even（偶校驗）或Odd（奇校驗）。

打開串口

配置完成后，點擊“Open”按鈕，打開串口進行通信。

4. 發送和接收數據

發送數據

在Hercules軟件的發送框中輸入需要發送的指令或數據。點擊“Send”按鈕，將數據發送到RS-485設備。

接收數據

確認RS-485設備已連接并處于工作狀態。Hercules軟件會在接收框中顯示從RS-485設備返回的數據。

5. 常見故障排除

無法打開串口

檢查連接：確保RS-485轉USB適配器正確連接到電腦，且設備管理器中顯示正常。端口被占用：確認COM端口未被其他程序占用，嘗試關閉其他串口相關軟件。

無法接收數據

設備配置：檢查RS-485設備的通信參數配置是否與軟件設置一致。連接問題：確認RS-485總線連接正確，終端電阻是否安裝合理。波特率和參數：確保波特率、數據位、停止位和校驗位等參數設置正確。

數據錯誤

校驗設置：檢查校驗位設置是否與設備一致。線纜問題：更換或檢查連接線纜是否存在損壞或接觸不良。

6. 高級功能使用

日志記錄

在Hercules軟件中，可以啟用日志記錄功能，記錄所有發送和接收的數據。選擇“Log”選項卡，設置日志文件保存路徑，啟用記錄后，所有通信數據將被保存。

自動發送

Hercules支持自動發送功能，可設置定時發送特定指令。在發送設置中，勾選“Auto Send”，設置發送間隔時間和發送內容。

結論

485串口測試工具軟件是調試和測試RS-485通信系統的強大工具。通過本文的教程，可以幫助用戶正確安裝和配置軟件，進行有效的通信測試，解決常見的通信問題。熟練使用這些工具和技巧，將顯著提高RS-485系統的調試效率和可靠性。
