適配PLC：所有網口通信的PLC。
功能延伸：可以遠程調試與網關LAN口在同網段的任何網絡設備。

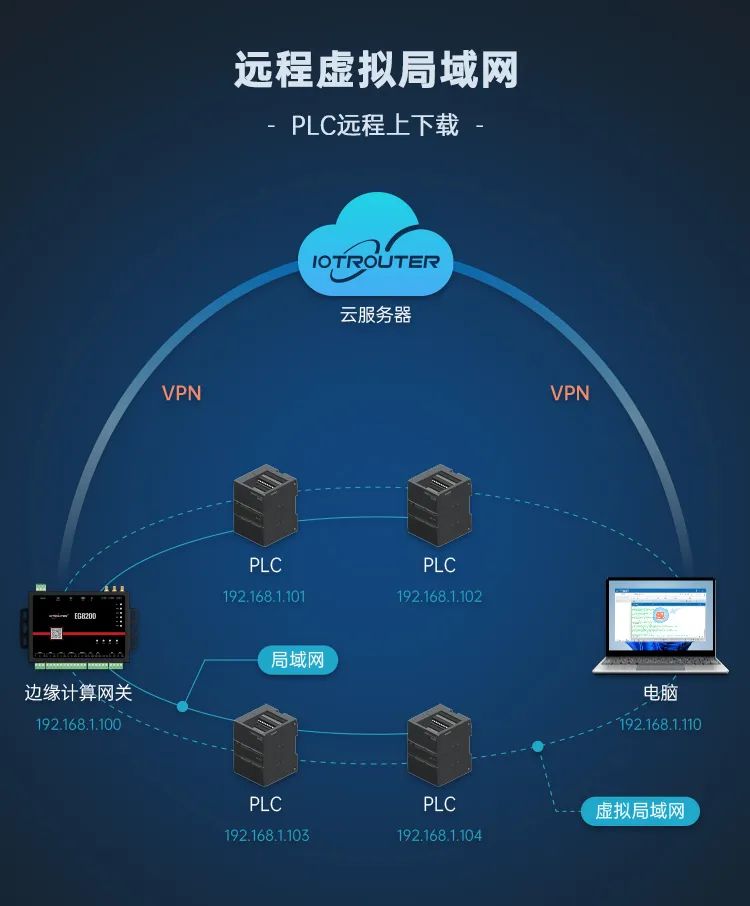

功能原理：EGManager軟件在電腦虛擬一個網卡，網關為該網卡分配一個IP，此IP和網關的LAN口IP在一個網段（PLC接在網關LAN網段）。此時該網卡和PLC即在一個網段。PLC編程軟件選擇該網卡即可以和PLC通信，仿佛真的在一個局域網。示意圖如下圖所示：
1. 設備連接

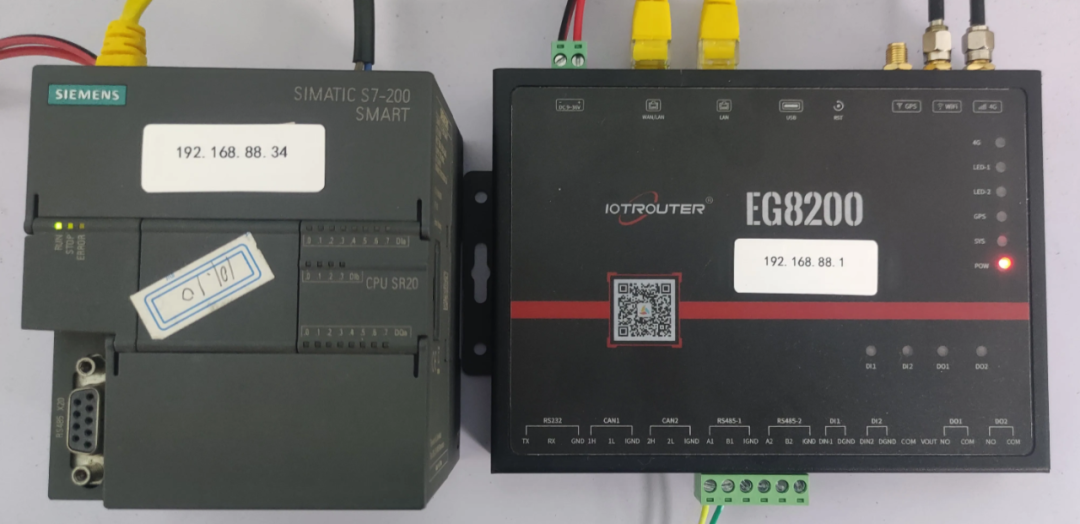

EG8200/EG8000系列網關需要確保LAN口IP和PLC的IP在一個局域網。這里以西門子PLC為例：
2. 網關設置
2.1 設置LANIP
這里我PLC的IP是192.168.88.34，所以將網關改到同網段即可：
2.2. 測試通信
通過網關PING PLC的IP，返回?cái)?shù)值表示能PING通PLC，該步驟主要用于確認網關和PLC網絡通信是正常的，也可以忽略。
3. 啟用遠程局域網
3.1 啟用遠程局域網

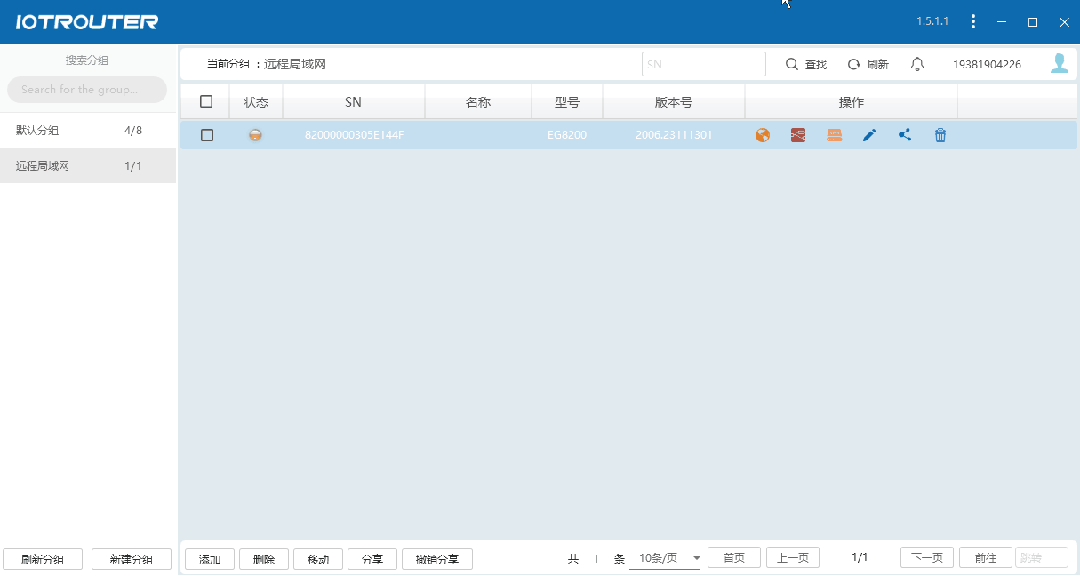

使用遠程管理軟件，綁定網關后，狀態為綠色表示設備連接遠程管理服務器正常，即可點擊對應按鈕啟用遠程局域網
3.2 測試
啟用遠程局域網成功后，會給電腦虛擬網卡分配IP，可以通過電腦Window+R，輸入CMD，如下圖：
可以看到，網關為電腦分配的IP為192.168.88.240，也可以測試電腦是否能PING通遠端需要上下載程序的PLC。
4. 進行PLC程序下載

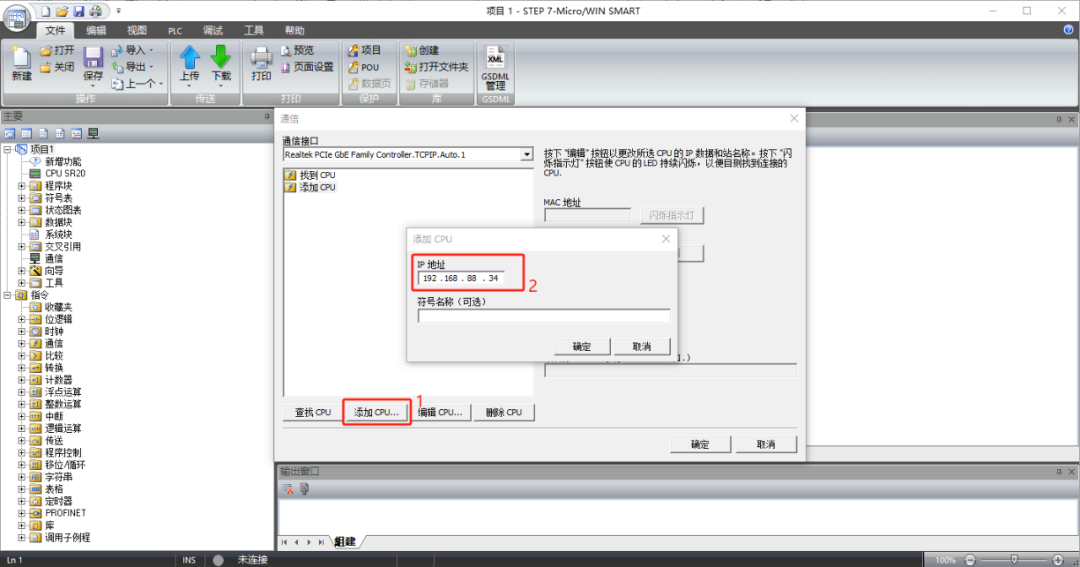

4.1 STEP-7添加IP

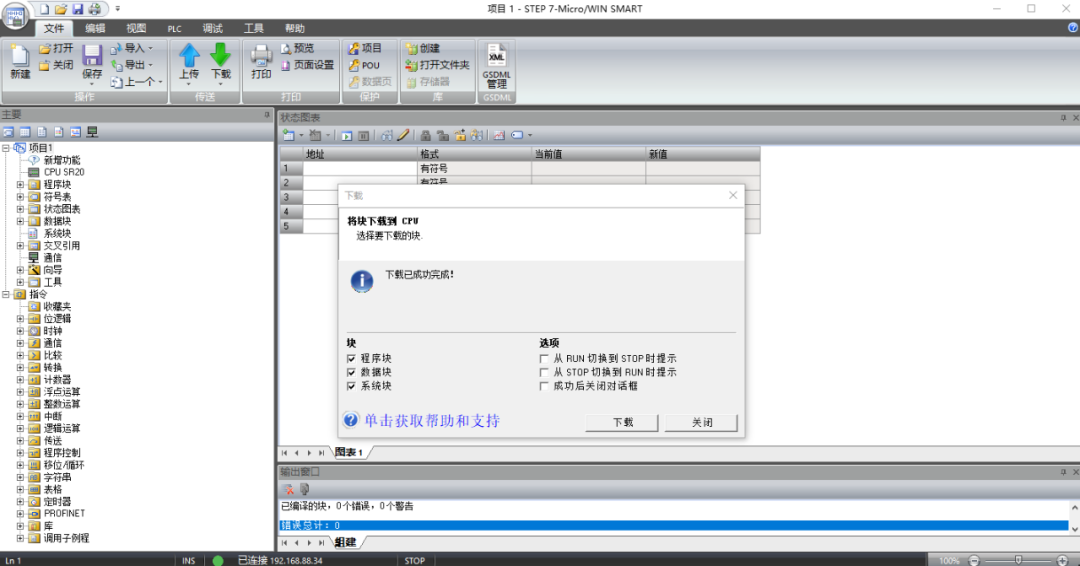

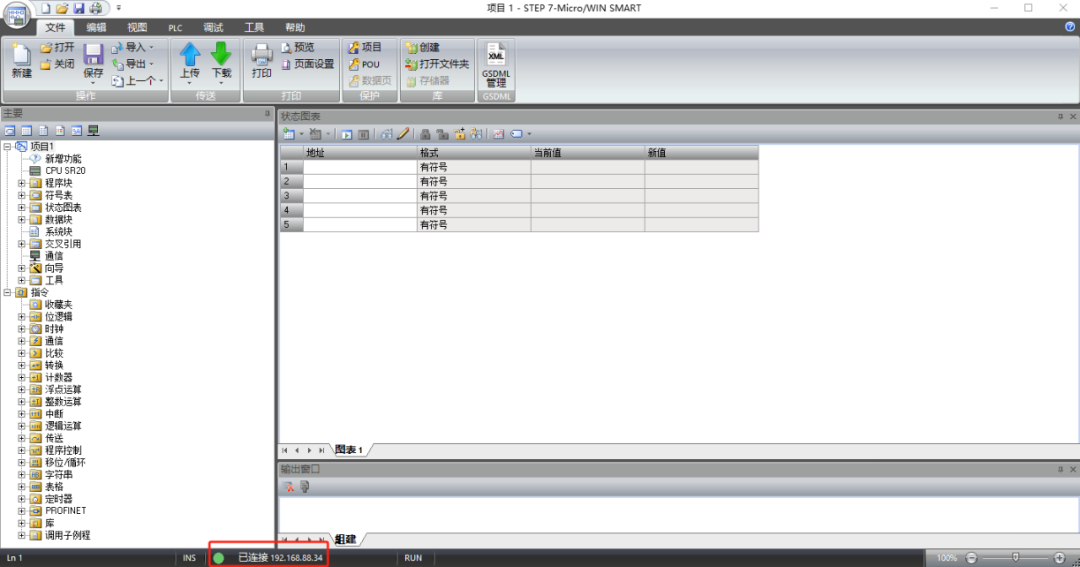

4.2. 下載程序
通過EG系列邊緣計算網關實現PLC程序的遠程上下載，不僅提高了維護效率，還降低了維護成本。此功能在工業自動化領域具有重要的應用價值，能夠幫助企業更好地管理和維護自動化系統。希望本文能為你提供有用的指導，助你更好地利用EG系列邊緣網關進行PLC程序的遠程上下載。
